지난 게시물에는 PoE 스위치에 대해서 알아보았습니다.
간단하게 정의를 내리자면,
'이더넷 케이블과 전원 케이블을 연결함으로써, PoE 단에 연결된 장치에 이더넷과 전원을 같이 공급할 수 있는 스위치'
입니다.
아래 도식도는 사무실이나, 여러 사람이 있는 공간에서 노트북, VoIP, CCTV가 있다면 이런 식으로 Switch, Injector가 배치된다는 도식도입니다. (실제로 이렇게 구성됩니다!)
이전 게시물을 읽으셨었으면 이해가 쉬울 겁니다! (이해가 안되시면 댓글은 환영입니다!)
2024.10.25 - [설계를 위한 교과서/전원] - PoE 스위치란? (feat. PoE Injector)
PoE 스위치란? (feat. PoE Injector)
You-know PoE Switch란?PoE Switch란 해당 장치에 이더넷 케이블과 전원 케이블을 연결함으로써, PoE 단에 연결된 장치에 이더넷(Ethernet)과 전원을 같이 공급할 수 있는 스위치입니다. 아래와 같이 생겼습
engineer-textbook.tistory.com
PSE, PD란

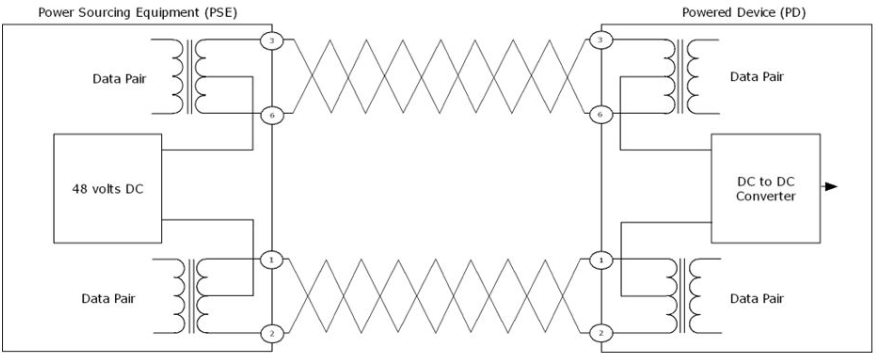

PoE 종류를 알아보기에 앞서서 PSE와 PD의 개념을 짚고 가겠습니다. 아래의 도식도와 함께 PSE와 PD를 이해해봅시다.
PSE(Power Sourcing Equipment) = 전원을 공급해주는 장치 라고 하지만, 정확한 개념은 아래와 같습니다.
(PSE를 전원을 공급해주는 장치라고만 생각해서 멀티탭도 PSE가 될 수 있지 않냐고 생각하시는 분들이 많아서 정확하게 알려드립니다.)
TI사에서 소개하는 PSE나 외국 저널, 외국 사이트 등 보면, PSE의 정의는 다음과 같습니다.
"전원 공급 장비(PSE)는 안전하고 효율적이며 비용 효율적인 솔루션을 사용하여 이더넷 케이블에 전원을 공급합니다."
→ 이더넷 케이블에 전원을 공급합니다 = 이더넷 신호와 전원을 같이 공급한다 = PoE(Power Over Ethernet)
즉, PSE의 정확한 개념은 아래와 같습니다.
(위 도식도에서는 PoE Switch, PoE Injector가 있네요.)
그럼 PD는 뭔가요?
PD(Powered Devices) = 전원을 소비하는 장치 라고 하지만, 정확한 개념은 아래와 같습니다.

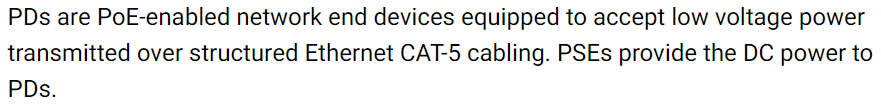

" PD는 구조화된 이더넷 CAT-5 케이블을 통해 전송되는 저전압 전력을 수용할 수 있는 PoE 지원 네트워크 엔드 장치입니다. PSE는 PD에 DC 전원을 제공합니다. "
말이 어렵죠? 쓸데 없는 건 제거하고 하나하나 보겠습니다.
PD는 구조화된 이더넷 CAT-5 케이블을 통해 전송되는 저전압 전력을 수용할 수 있는(사용하는) PoE 지원 네트워크 엔드 장치
= PD는 이더넷 케이블을 통해 전송되는 전력을 사용하는 네트워크 엔드 장치
→ 이더넷 케이블을 통해 전송되는 전력 = PoE ∴ PD는 PoE를 사용하는 엔드 장치
엔드 장치는 뭔가요??
위 사진을 보면 알수 있듯이, PD는 PoE를 사용하는 엔드 장치에서, 엔드 장치는 마지막 장치를 의미합니다.
즉 PoE를 사용하는 마지막 장치, 즉 PD는 PoE를 받아서 Power와 Ethernet을 쓰는 장치이지, PoE를 다른 장치로 공급해주는
역할이 아닌겁니다.
즉, PD의 정확한 개념은 아래와 같습니다.
(위 도식도에서는 VoIP, CCTV, Notebook이 있네요.)
즉, PSE, PD 모두 PoE 장치라고 합니다.
위 도식도에서 Ethernet 스위치, 멀티탭은 PSE, PD 모두 아닙니다.
<끝>
긴 글 읽어주셔서 감사합니다.
궁금한 부분이 있으시면 댓글은 환영입니다~~
