PoE Switch란?
PoE Switch란 해당 장치에 이더넷 케이블과 전원 케이블을 연결함으로써, PoE 단에 연결된 장치에 이더넷(Ethernet)과 전원을 같이 공급할 수 있는 스위치입니다. 아래와 같이 생겼습니다.
잘 모르겠어요 어떻게 그게 가능하죠?
이런 식으로 PoE Switch의 PoE단에는 PoE 케이블을, LAN단에는 이더넷 케이블을, 전원단에는 전원케이블을 연결하여 PoE단에 연결되는 장비들에게 이더넷 신호와 전원 신호를 한번에 주는 것이죠.
그러면 PoE 케이블과 이더넷 케이블은 달라요?
아니요. 생긴 것과 구조는 똑같습니다. 둘다 RJ45(Registered Jack-45) 커넥터를 가지는 케이블이죠. 보통 랜선(LAN선)이라고 합니다. 그래서 케이블을 만드는 방법도 똑같습니다. 하지만, 케이블 내부의 선의 역할이 다릅니다.
보통 랜선의 내부 전선 구조를 보면,
이렇게 생겼어요.
하지만, PoE Switch에 연결되는 이더넷 케이블과 PoE 케이블 내부의 선들은 아래와 같은 역할을 한답니다. (일반적으로)
이더넷 케이블 (일반 랜케이블, 랜선)
PoE 케이블
위처럼 이더넷 신호를 전송하는 선(위 사진에서 DATA에 해당 = 주황-주황흰색쌍+녹색-녹색흰색쌍)과 전원 신호를 전송하는 선(위 사진에서 DC전원(ex.48V)=파랑-파랑흰색쌍)이 합쳐진 케이블을 PoE 케이블(PoE 선)이라고 합니다!
PoE, Power Over Ethernet를 직역하면 "Ethernet 위에 Power" 즉, "이더넷(Ethernet) 신호와 Power 신호를 같이 전송한다"라고 볼 수 있겠습니다.
(참고로, 위 사진에서 갈색-갈색흰색쌍 선을 GND(접지) 역할을 하는 선이라고 했지만, 이는 PoE의 종류에 따라 DC전원으로도 쓸 수도 있습니다.)
(PoE 종류는 아래 글 참고하시면 됩니다.)
2024.11.21 - [설계를 위한 교과서/PoE] - PoE 종류
PoE Switch가 왜 필요해요? 그냥 이더넷 케이블로 이더넷 신호만 전송하면 될 것 같은데...
맞아요. 사실 어느 장비든, 전원단에 전원케이블 연결하고, LAN 단에 LAN 케이블(Ethernet 케이블) 연결하면 끝이죠.

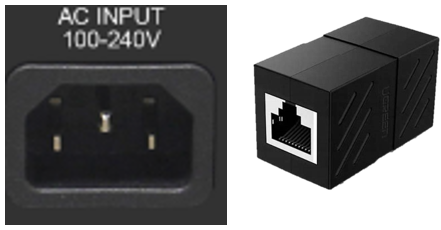

하지만, 전원단과 LAN단의 크기를 볼까요?
(헷갈리실까봐 말씀드립니다. LAN단 = Ethernet 단 = 랜선을 꼽는 포트(구멍)이라고 보면 되겠습니다.)
이렇게 사이즈가 다들 좀 큰편인데, 이렇게 전원과 LAN 따로 2개의 케이블을 연결할 필요없이 PoE 케이블로만 연결한다면
이정도 사이즈만 차지하는 거죠. (예를 들어, 전원과 이더넷을 사용해야 하는 전자제품이 있어. 그러면 위와 같이 전원단과 LAN단 두 개의 단자를 전자제품에 달거야? 아니면 위의 PoE 단 하나만 전자제품에 달거야? 당연히 후자지. 왜냐면 사이즈를 덜 차지하니까.)
그래서 특히 사이즈가 작은 전자제품 중에 인터넷과 전원을 모두 쓰는 전자장비 (ex. CCTV...) 이런 애들이 PoE 신호를 쓰기에 좋죠!
보세요. 전원단은 없죠? (사실 PoE가 없는 옛날에는 CCTV도 전원단, LAN단 다 존재했답니다.)
아하! 그러면 PoE를 지원하는 CCTV는 PoE Switch에 연결되겠네요!!! 감사합니다.
이 말은 맞을 수도 있고, 반만 맞을 수도 있습니다.
왜냐하면, PoE Injector가 있기 때문이죠.
PoE Switch말하다가 왜 PoE Injector 말하시나요? 헷갈려요.
PoE Switch에 대한 지식은 위 내용들이면 충분한 것 같고, PoE Injector도 알고싶다!! 하는 분들은 아래 PoE Injector 설명 들으러 가시죠!
PoE Injector란?
PoE Switch는 정의가 아래와 같았습니다.
'이더넷 케이블과 전원 케이블을 연결함으로써, PoE 단에 연결된 장치에 이더넷과 전원을 같이 공급할 수 있는 스위치'
PoE Switch와 PoE Injector의 차이는 간단합니다.
PoE Switch는 PoE단이 여러개입니다. 즉, PoE 제품(ex. CCTV)들을 여러개 연결할 수 있습니다.
하지만, PoE Injector는 PoE단이 한개입니다. 즉, PoE 제품을 한개만 연결할 수 있습니다.
아니 그러면 PoE Switch 쓰는게 이득아니에요? PoE Injector 왜 쓰는건가요!!
경우가 여러가지겠지만, 보통은 2가지 이유입니다.
1. 하나의 CCTV 제품만 쓰는 경우
→ 하나만 쓰기 때문에 여러 PoE 단이 있는 PoE Switch를 쓰는 것은 비용적으로 손해입니다. (비용 PoE Switch > PoE Injector)
2. Ethenet Switch를 쓰는 경우
→ Ethernet Switch는 Ethernet 신호만 공유하는 Switch라고 볼 수 있습니다.
쉽게 말해서 저 LAN 단들에 여러 제품을 연결해서 서로 Ethernet 신호만 공유하는 겁니다. (그럼 LAN 단들에 연결되는 제품들이 만약 PoE만 지원한다면(PoE단만 있다면) 중간에 PoE injector가 필요하겠죠?)
(위 사진에서는 노트북에 전원 연결, VoIP의 PoE 연결 그림이 빠졌습니다)
1. Ethernet Switch에 Ethernet 통신을 사용하는 장비(Notebook, VoIP 전화기, PoE Inejctor 등등...)들이 연결됩니다.
2. PoE Injector는 Ethernet Switch로부터 오는 Ethernet 신호와 멀티탭에 연결된 전원케이블을 통해 전원신호를 받아 PoE 신호를 PoE 단으로 출력합니다.
3. 이 PoE 출력 부분이 CCTV와 연결되어, CCTV는 PoE 케이블 하나만으로 작동이 됩니다.
위 세가지만 알아두시면 될 것 같고, 아래 내용은 심화내용입니다.
(위 사진에서는 PoE 스위치의 Ethernet 연결 그림이 빠졌습니다)
위 그림이 이해되신다면, 제가 쓴 내용을 제대로 이해하신 겁니다!
<끝>
긴 글 읽어주셔서 감사합니다.
궁금한 부분이 있으시면 댓글은 환영입니다~~
